Série JAGUAR
Le JAGS-LED est un luminaire exceptionnellement polyvalent dont l’angle de faisceau est réglable après installation. Il jouit d’une grande efficacité et de commandes avancées pour optimiser l’aménagement lumineux lorsque vous devez éclairer de grandes surfaces. Il offre aussi l’option de régler la couleur et la puissance et est compatible avec une grande plage de tension de 120 à 347 V, ce qui en fait l’un des luminaires les plus adaptables pour l’éclairage des grandes surfaces.
Performance:
- On peut sélectionner la température de couleur (3 000 K, 4 000 K ou 5 000 K) à l’aide du commutateur à cet effet lors de l’installation.
- Angle du faisceau variable – VD1 (type III/IV/V); VD2 (type II/III/IV) (facultatif)
- L’angle de faisceau se règle sans effort au moyen d’un commutateur : nul besoin de changer ni de réorienter les éléments d’optique.

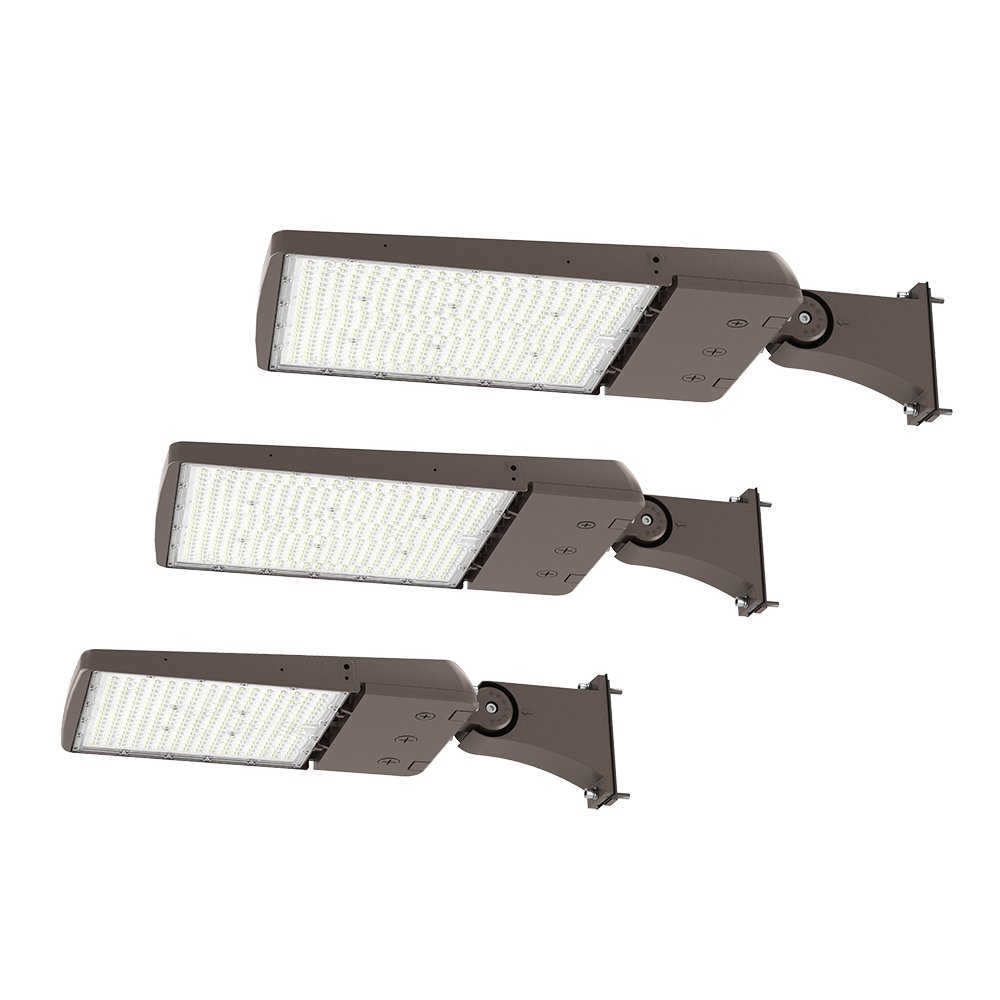

- La série JAGUAR est offerte en trois tailles avec une gamme complète de flux lumineux allant de 10 000 à 48 000 lm.
- Facteur de puissance de 0,99 réduisant les pertes de puissance et offrant une efficacité >160 lm/W.
- −40 à 50 °C (−40 à 122 °F) Capable de fonctionner même avec les rudes hivers canadiens.
Électricité:
- Transformateur couvrant une grande plage de tension (120-347 V).
- Parasurtenseur de 6 kV à l’intérieur et de 10 kV à l’extérieur conformément à la norme UL 1449.
Construction:
- Structure solide en aluminium moulé sous pression.
- Lentille/éléments d’optique en polycarbonate.
- Revêtement en poudre de polyester résistant aux intempéries et à la corrosion.
- Fini du boîtier bronze par défaut. Finis sur mesure offerts.
Commandes installées en usine :
- Détecteur de mouvement haute fréquence avec gradateur; commande de la cellule photoélectrique, de l’angle de faisceau et du flux lumineux; cellule photoélectrique à verrouillage rotatif; prise à 3 ou 7 broches avec capuchon de court-circuit conforme à la norme ANSI C136; protection contre les surtensions de 20 kV (120-277 V)
Options vendues séparément :

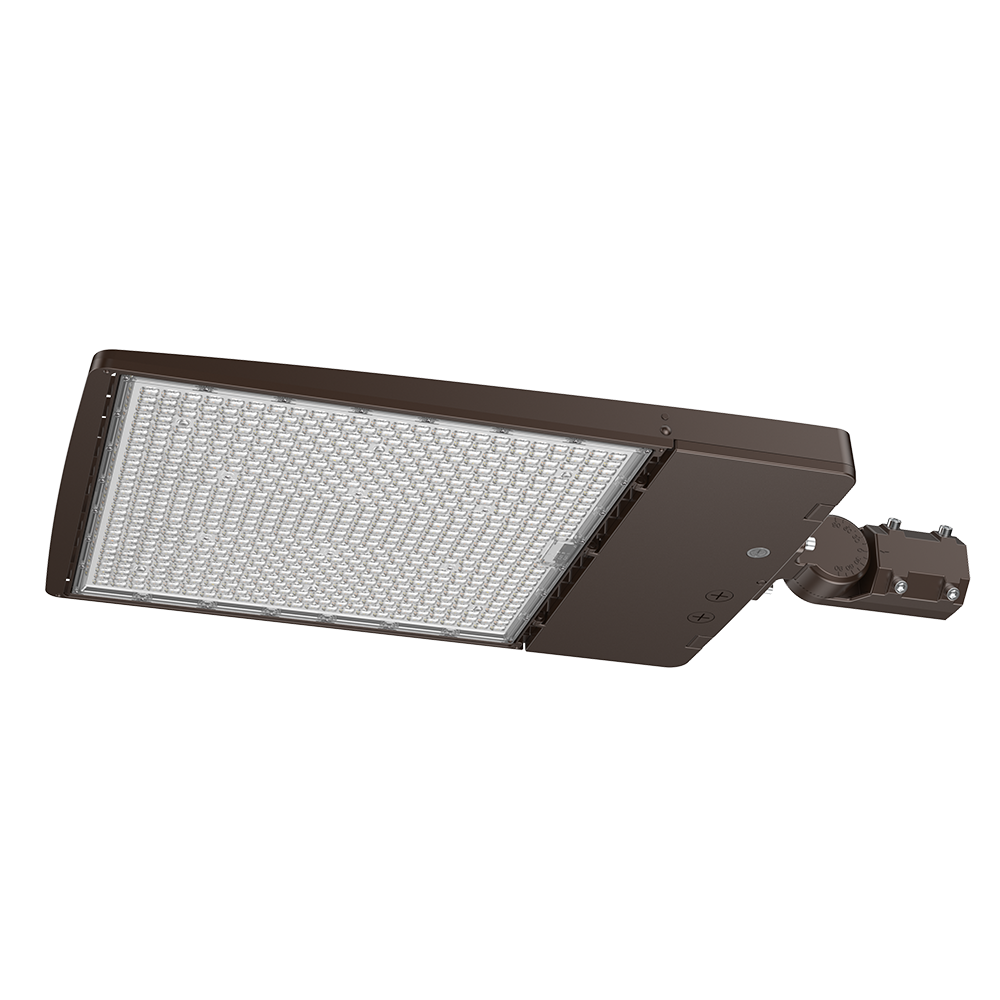

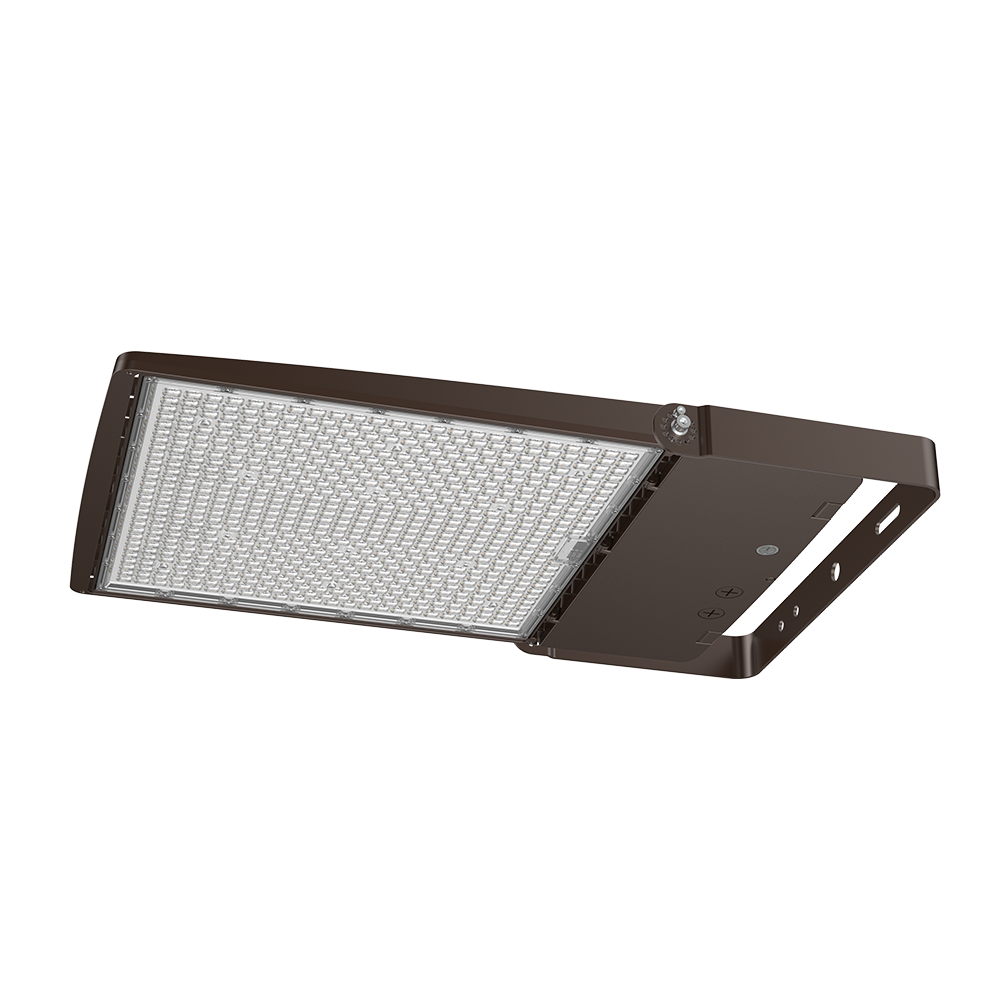

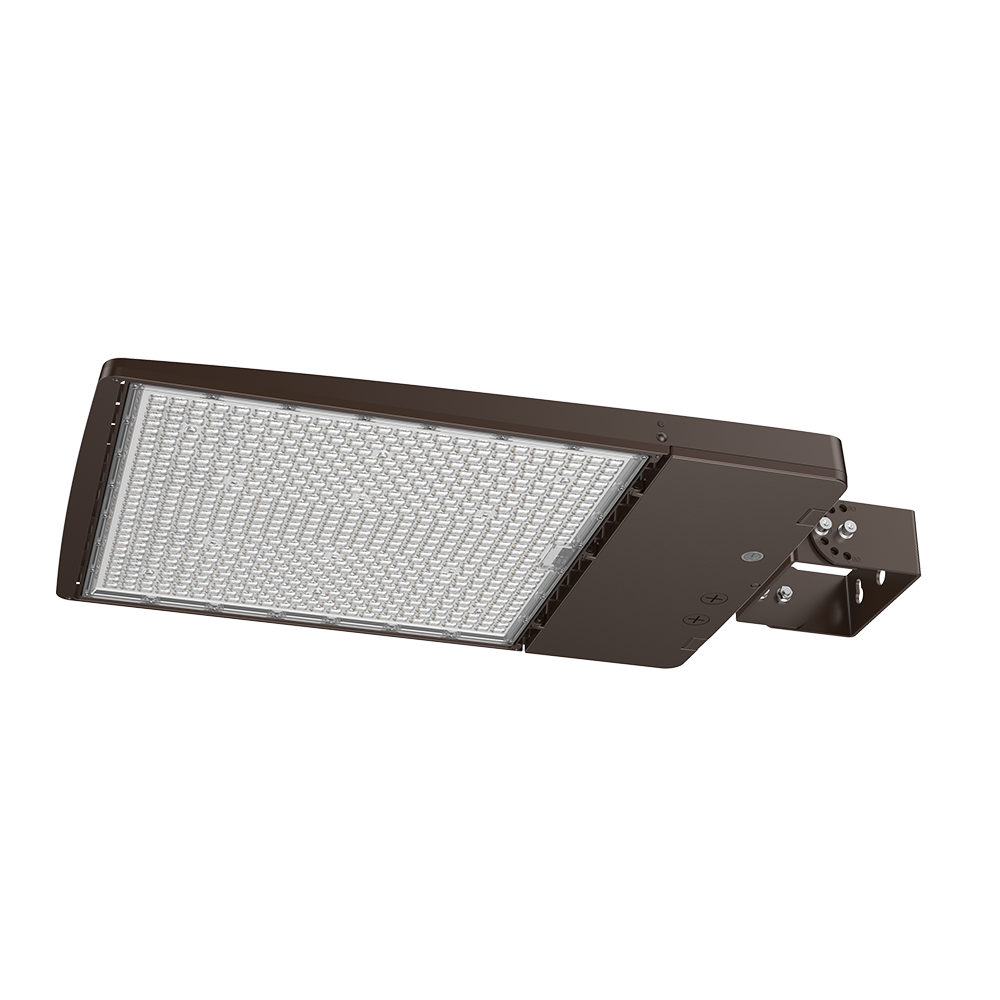

- Plusieurs options d’installation : glissière, installation directe sur des poteaux ronds ou carrés, tourillon, support de joug.
- Télécommande pour cellule photoélectrique, angle de faisceau et flux lumineux.

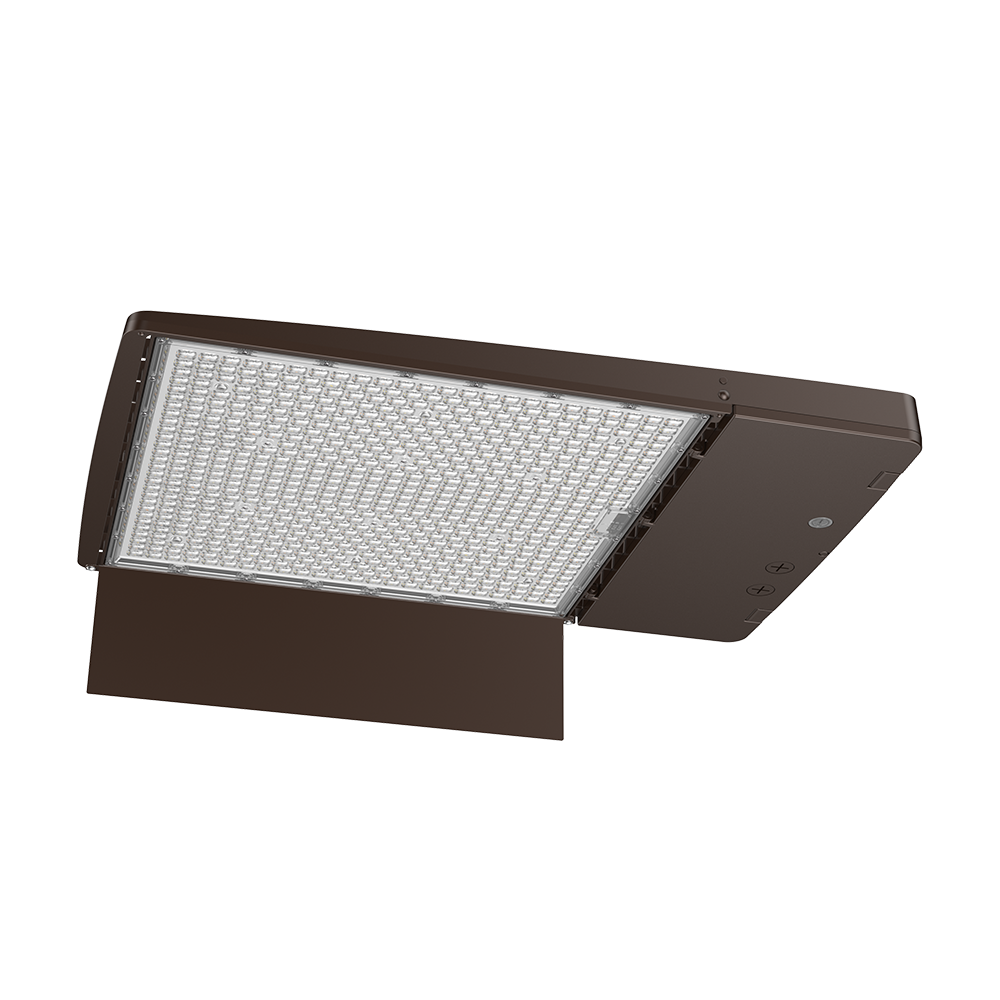

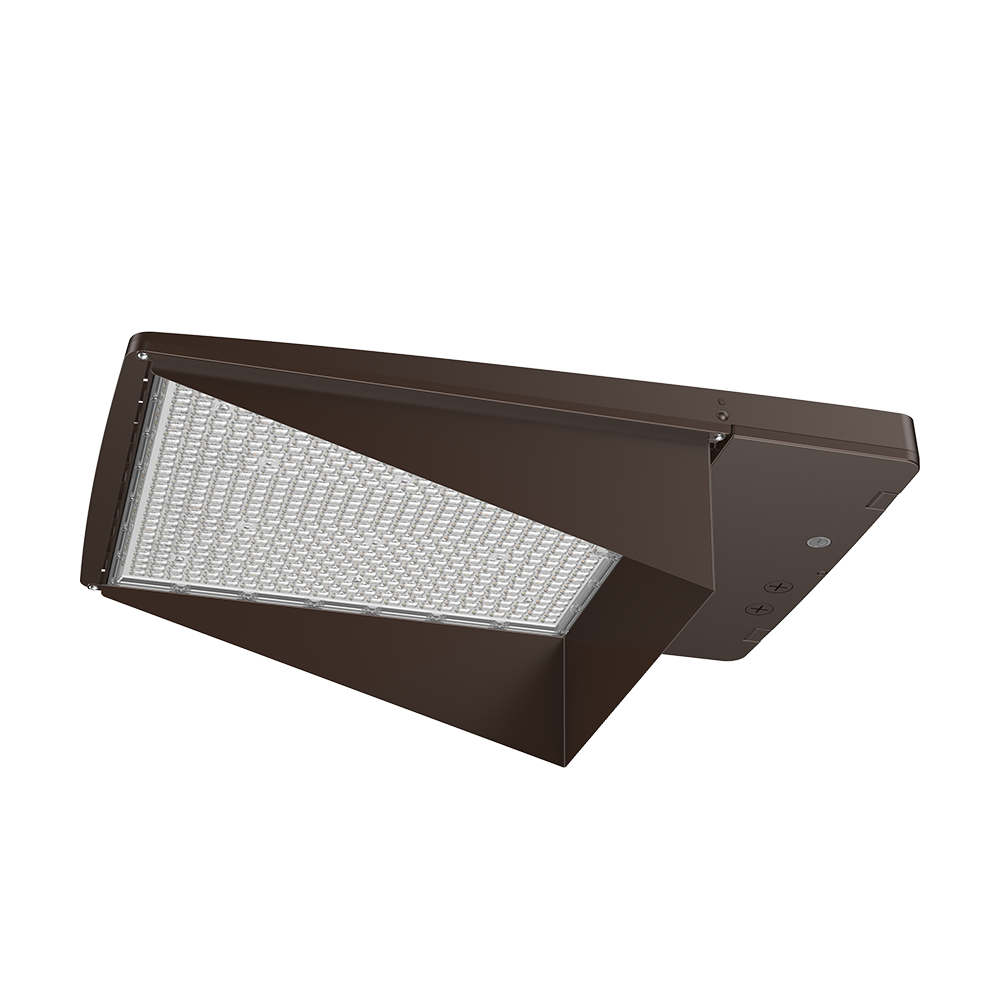

- Écran côté bâtiment, écran latéral.
- Télécommande à détecteur de mouvement haute fréquence.
Spécifications
| Puissance lumineuse | 16 700/13 400/10 000 lm |
| Efficacité | 167 lm/W |
| Température de couleur | Couleur réglable - 3000K/4000K/5000K |
| Distribution de faisceaux | Angle du faisceau variable - VD1 (Type III/Type IV/Type V); VD2 (Type II/Type III/Type IV) (Facultatif) L’angle de faisceau se règle sans effort au moyen d’un commutateur : nul besoin de changer ni de réorienter les éléments d’optique. |
| Durée de service des DEL (L85) | 100,000 Heures |
| IRC | 84 |
| Puissance | 100/80/60 W |
| Tension d’alimentation | 120-347 V |
| Protection contre les surtension | 6 kV interne et 10 kV externe suivant UL1449 |
| Facteur de puissance | 0,99 |
| DHT | 4,5 % |
| Gradation | 0 à 10 V (gradation 10 à 100 %, fermeture graduelle) |
| Remplace jusqu'à | 250 W MH |
| Longueur de câble | Alimentation : 90 cm (3 pi) (SOOW, 600 V) Gradation : 90 cm (3 pi) (SJOW, 300 V) |
| Température ambiante de fonctionnement | −40 à 50 °C (−40 à 122 °F) |
| Finition de la peinture | Revêtement en poudre de polyester résistant aux intempéries et à la corrosion ainsi qu’au brouillard salin (500 heures) |
| Détails du boîtier | Aluminium moulé |
| Finition du boîtier | Bronze, couleurs personnalisées |
| Lens/optics | Polycarbonate |
| Options installées en usine | Commandes Bluetooth intelligentes (avec l’application mobile CONTROLLED), Détecteur de mouvement haute fréquence, commande à détecteur photocellulefaisceau-lumen, Cellule photoélectrique à verrouillage rotatif, Prise à 3 ou 7 broches avec capuchon de court-circuit conforme à la norme ANSI C136, protection contre les surtensions 20kV |
| Réglage d'usine standard | Puissance la plus élevée, 4000K, VD1-Type III, VD2 - Type II |
| Logos de certification | Certifié cULus selon UL1598 et CSA C22.2, IP66, Lieux humides, DLC Premium |
| Poids | 4,8kg (10,6 livres) |
